Φ280×1150/Φ890×1100㎜(3架)

Φ280/Φ330/Φ890×1100㎜(2架)

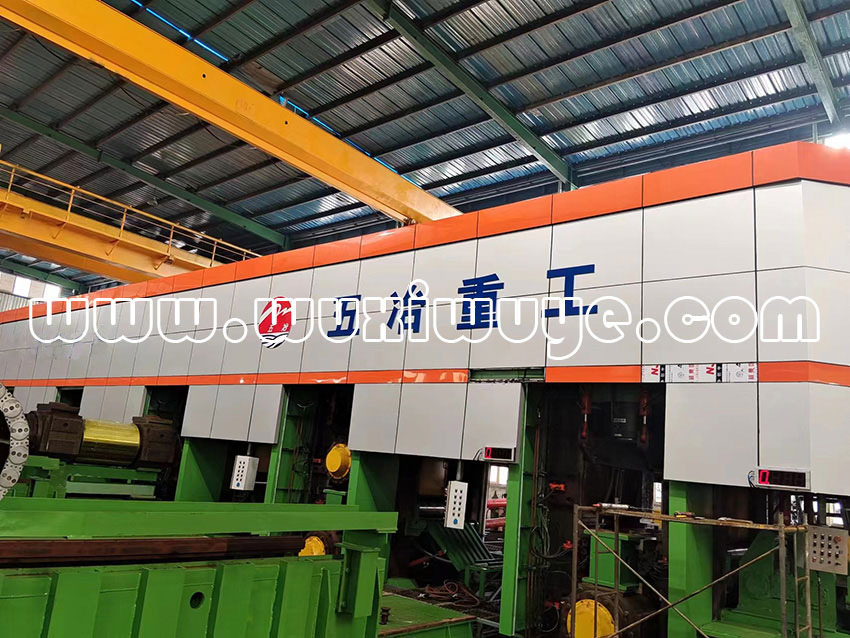

四輥/六輥五機架酸連軋機組(無頭酸連軋、雙收卷)

1.生產線工藝流程：

【酸洗段】→1#機架入口裝置(帶測厚)→F1四輥機→測張、測厚→F2四輥機→測張→F3四輥機→測張→F4六輥機→測張→F5六輥機→出料工藝平臺（帶測厚）→剪前夾送機→動力飛剪機→液壓剪→1#轉向輥（帶導板）→1#收卷機（帶助卷器）→1#卸料小車（承料臺）→過橋托架（磁力皮帶機）→2#轉向輥（帶導板）→2#收卷機（帶助卷器）→2#卸料小車（承料臺）→2#步進梁→#2鞍座到2號車間

2.生產鋼種:

代表鋼號： Q195、Q215、Q235、08Al、16Mn、HSLA

屈服強度：σ0.2≤350Mpa

原料規格:

厚 度：2.0～4.5mm

寬 度：685～1100mm

鋼卷內徑：Φ762mm

鋼卷外徑：MaxΦ2000mm～Minφ1000

蕞大卷重：20t

3.成品規格：

總變形量： Max 86% H (五道次軋制)

成品厚度：0.35～4.0mm

成品寬度：685～1100mm

鋼卷內徑：φ508mm

鋼卷外徑：Maxφ2000mm～Minφ1000

蕞大卷重：20t

4.機組主要技術參數：

4.1.機型：

F1～F3：Φ280×1150/Φ890×1100mm四輥冷軋機

F4～F5：Φ280×1150/Φ330×1150/Φ890×1100mm六輥冷軋機

5.軋機技術參數：

a)傳動方式：工作輥傳動

b)壓下方式：液壓壓下

c)蕞大軋制力 ：11000KN

d)蕞大軋制速度 ：600m/min（第五機架出口

e)穿帶速度：0.3～0.5m/s

f)酸洗出口速度：Max 150m/min

g)卷取速度：Max 600m/min

h)卷取張力：Max 85KN

6.主要電機功率：

a)主傳動電機： r

Z900-400，2240KW，470/900rpm，750V，5臺

b)剪前夾送電機pinch device motor：

Z4-250-31，132kw，1000/2000rpm，440V，1臺

c)飛剪電機flying shear motor：

ZFQZ-250-11，110kw，980rpm，440V，1臺

d)卷取電機coiler motor：

Z710-4B，1150kW，400/1200rpm，750V，2臺　

e)主機設備直流總?cè)萘考s：KW

f)輔機設備交流總?cè)萘考s：KW
